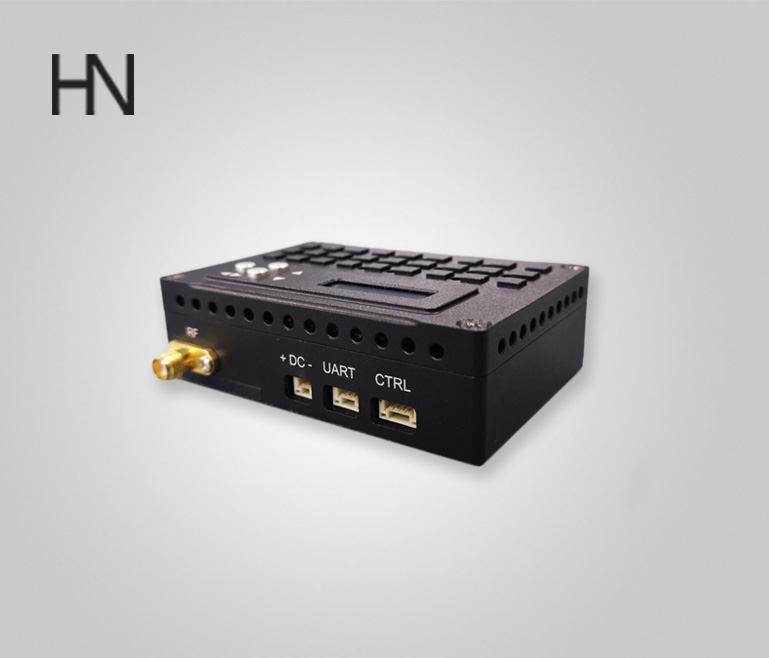

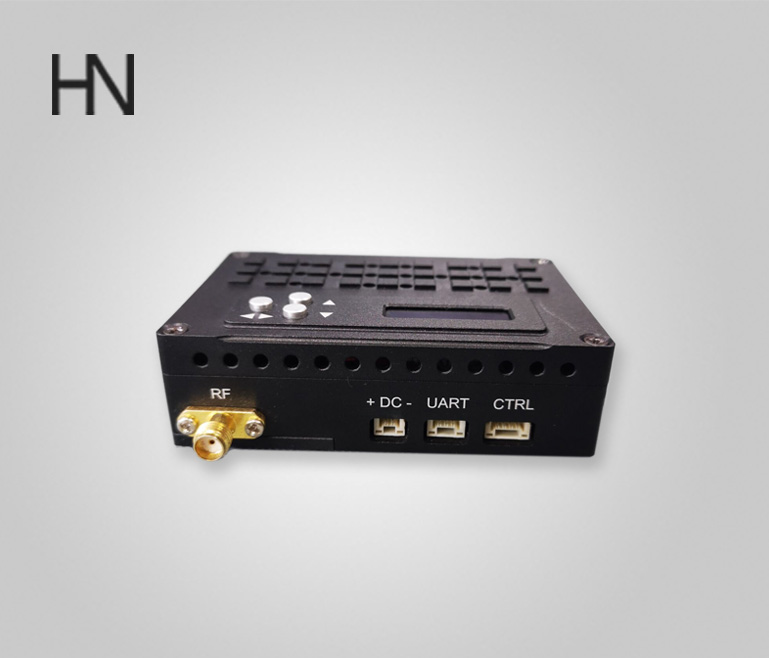

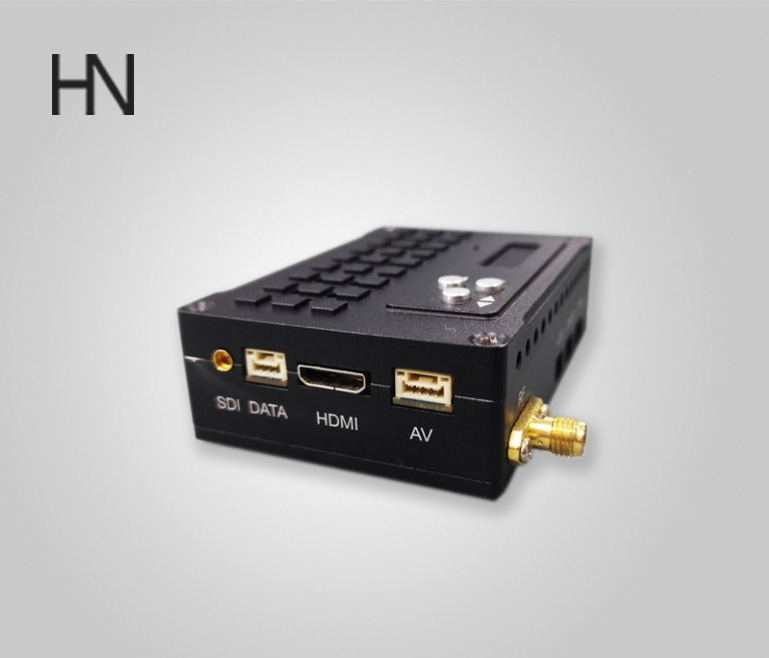

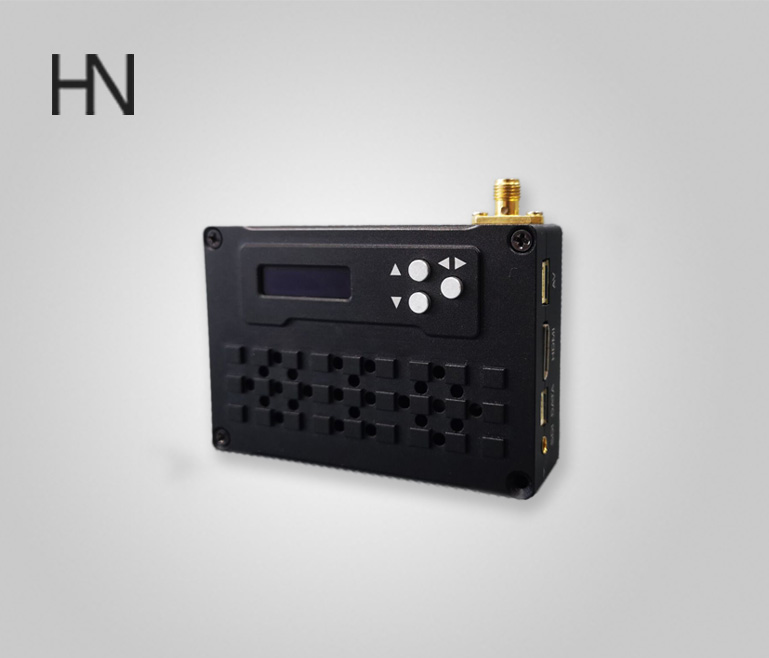

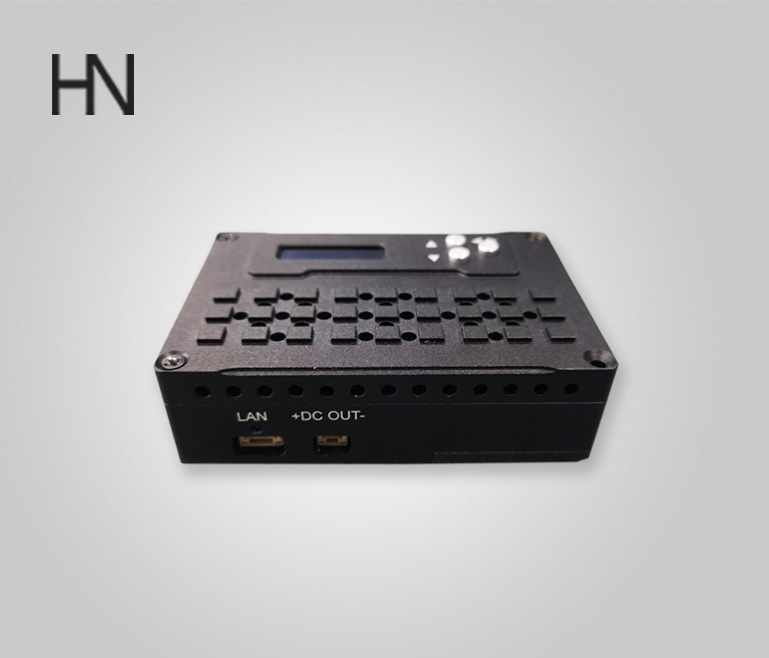

HN-710 为我公司最新的小型化,远距离的高清无线图像传输设备,采用COFDM多载波调制技术,使用高效率的创新型H.264压缩编码方式,在提高编码效率、降低编码时延、算法优化、抗误码率和进一步提高图像质量方面进行了卓有成效的完善和改进,能以最低的码率实现最佳的图像压缩效果。基于广电标准的嵌入式模块设计,运用先进的视频预处理技术和高效的视频编码算法,为高清数字电视广播系统、手机电视系统、IPTV系统提供高质量、低速率的广播级音视频信号,从而轻松驾驭网络扩容难题,大幅度提升可用带宽的利用率, 有效的为运营商节省传输成本.
●支持复合视频NTSC/PAL视频输入
●支持Mini HDMI,1080P/720P高清数字视频输入
●支持HD-SDI输入,提供良好的兼容性
●支持非视距(NLOS)高速移动中传输
●高度集成模块化组合设计
●体积小、重量轻、携带方便,采用散热片式铝材机壳
●高功率输出(0.5W-1W),支持远距离传输
型号 |
HN-710 |
工作电压 |
DC 6~12V(反向极性保护) |
工作电流 |
1.0A_12V/12W(CVBS) |
1.0A_12V/12W(SDI) |
|
1.2A_12V/15W(HDMI) |
|
视频输入 |
CVBS:NTSC 640×480 PAL 720×576 |
SDI:支持HD-SDI高清数字视频 |
|
Mini HDMI:支持HD1080P、720P |
|
音频编码 |
ISO/IEC13818-3(MPEG-1) |
工作带宽 |
1.0/2.0/4.0/8.0MHz |
TX频率 |
300MH~860MHz步进1MHz(可定制其它频率) |
输出功率 |
26dBm~30dBm/400mW~1.0W(可定制) |
RF接口 |
SMA |
加密方式 |
128位AES |
前向纠错 |
1/2、2/3、3/4、5/6、7/8 |
保护间隔 |
1/32、1/16、1/8、1/4 |
载波量 |
2K |
编码 |
H.265 |
调制技术 |
COFDM |
调制格式 |
QPSK、QAM16、QAM64 |
参数控制方式 |
OLED液晶面板设置相关参数 |
尺寸 |
80mm*54mm*23mm |
重量 |
146g |
工作温度 |
-20℃~70℃ |
