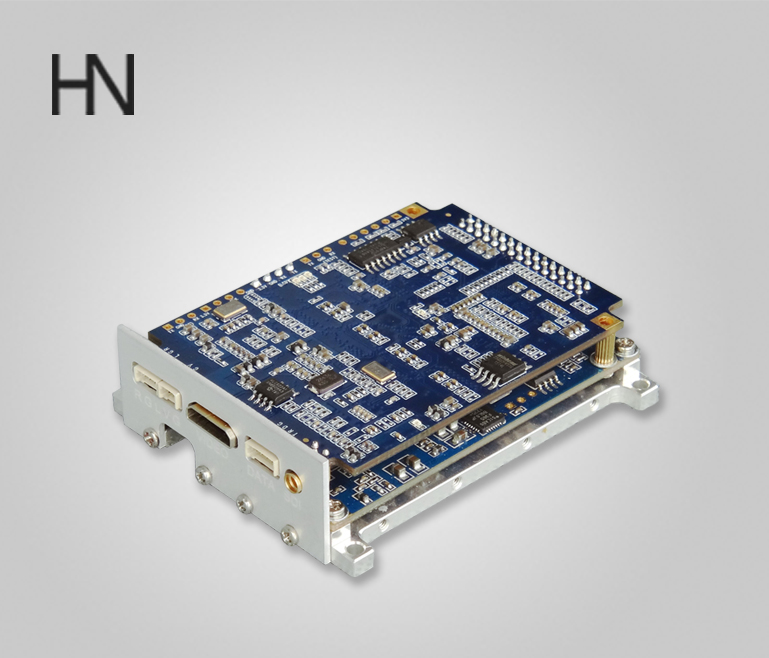

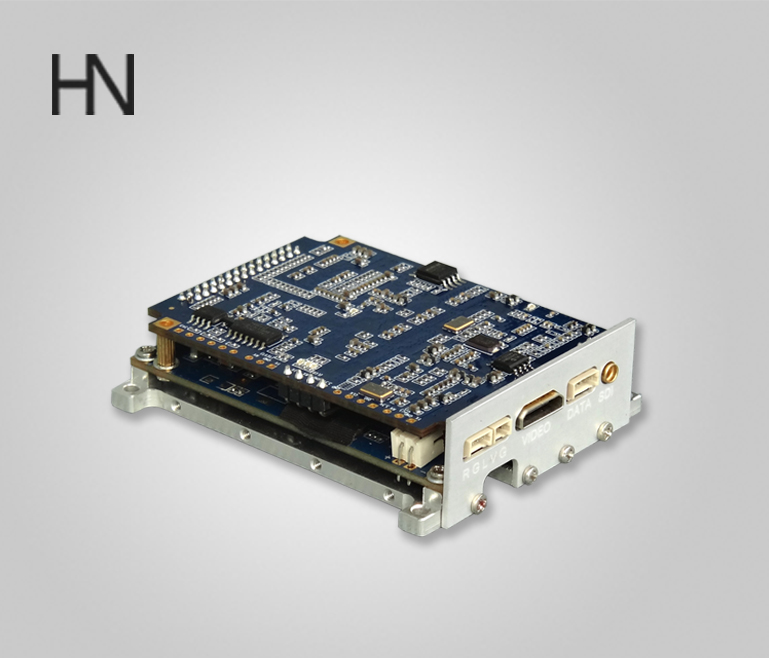

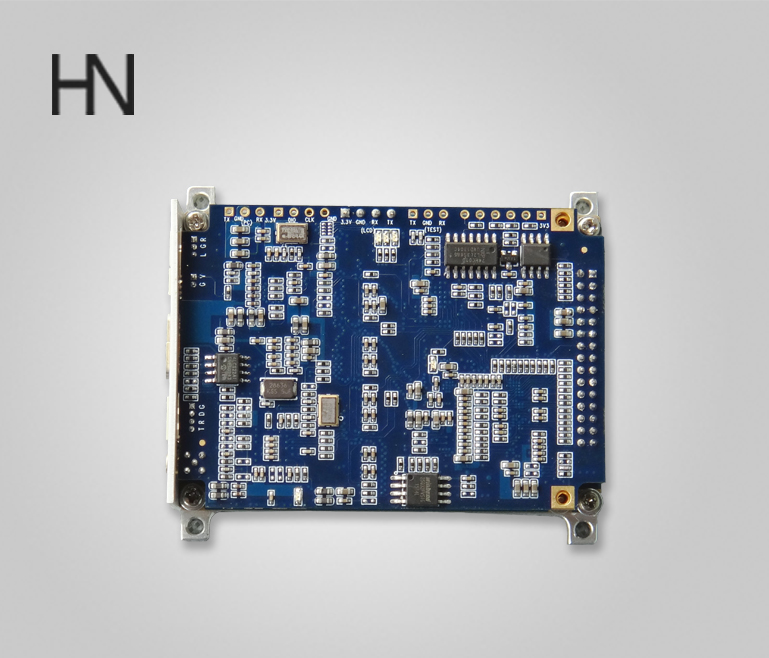

H.264 HD Mini COFDM Tx模块
  • 产品简介
  • 功能特性
  • 技术参数
  • 配件
  • SK-530H.264 FHD COFDM发射模块为全新设计的专业级小型化高清无线图像传输模块，支持全功能接口（SDI、HDMI、CVBS），实现低延时（200ms）的端到端传输，采用军用级非标128位动态AES加密，以及透明的串口数据传输 可以方便的加载GPS数据、传感器的采集数据，体积小、功耗低
    运用支持非视距（NLOS）传输的COFDM多载波调制技术，采用低延时、高效率的新型H.264压缩编码方式，在提高编码效率、降低编码时延、算法优化、抗误码率和进一步提高图像质量方面进行了卓有成效的完善和改进，能以最低的码率实现最佳的图像压缩效果。
    高度集成的嵌入式设计，单芯片的数字调制处理技术，超线性的数字预失真（Digital Predistortion）射频设计，集数字化采集、编码、调制、全频段射频输出于一体。可以帮助您更方便快捷的完成COFDM调制标准的高清无线图像传输设备，提供给高清数字广播,安防系统，公安、武警、消防等领域应用，广泛用于高画质、高标准要求的航空拍摄
  • ●采用COFDM调制技术，全新的低延时H.264图像编码技术
    ●支持非视距（NLOS）、高速移动中传输
    ●全功能接口（SDI、HDMI、CVBS）
    ●低延时（200ms）的端到端传输
    ●透明的串口数据传输（9600、19200、115200）
    ●军用级非标128位动态AES加密
    ●支持多带宽调节（2.0M/2.5M/4.0M/8.0M/）
    ●支持SDI（HDMI）单独视频+模拟音频 混合使用
    ●一体化设计，体积小、功耗低
    ●支持多视频格式FHD1080_30p/50p/60p/50i/60i、HD720_50p/60p、SD480i/576i
    ●提供高清晰度的LCD控制面板，简洁高效的使用界面

  • 型号 SK-530
    电压 DC6-17V
    工作电流 CVBS：420mA_12V
    SDI：490mA_12V
    Mini HDMI：610mA_12V
    视频输入 CVBS：480i/576i
    SDI：720_50p/60p
    Mini HDMI：HD1080_25p/30p/50p/60p/50i/60i
    音频通道 2道
    音频编码 ISO/IEC13818-3(MPEG-1)
    输出频率 180MHz-2700MHz、步进1MHz
    工作带宽 2.0/2.5/4.0/8.0M
    输出功率 -20~0dBm、步进1dBm 可调
    DATA 透明串口数据传输（9600/19200/115200）
    加密方式 动态128位AES
    调制方式 COFDM
    调制格式 QPSK/QAM16/QAM64
    前向纠错 1/2、2/3、3/4、5/6、7/8
    保护间隔 1/32、1/16、1/8、1/4
    编码 H.264/MPEG-2
    参数控制方式 通过LCD液晶面板设置相关参数
    射频接口 IPEX
    模块尺寸 70mm*50mm
    安装螺丝孔间距 66mm*46mm
